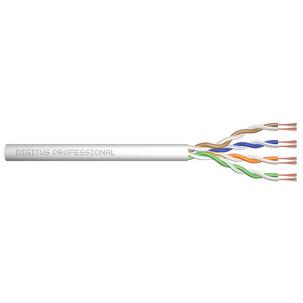

Roh-Patchkabel Kat. 6, U/UTP
• Kabelaufbau 4 x 2, Twisted Pair
• AWG 26/7
• Farbcode: blau-weiß, orange-weiß, grün-weiß, braun-weiß
• konform zu denen ANSI/TIA-568-C, ISO/IEC 11801 2nd Ed., EN 50173-1: EN 50288-6-1
• Isolierung: HD-PE
• Zugentlastung: 150 N max.
• Dynamischer Biegeradius: 8x AD mm min.
• Statischer Biegeradius: 4x AD mm min.
• Transport- und Lagertemperaturbereich: -10 Grad bis zu +75 Grad
• Betriebstemperaturbereich: -10 Grad bis zu +60 Grad
• Installationstemperaturbereich: 0 Grad bis +50 Grad
• Schleifenwiderstand: max. 280 Ohm/km
• Widerstandsunsymmetrie: max. 2%
• Kapazitätsunsymmetrie (Paar-Erde): 1,5 pF/m max. bei 1 KHz
• Impedanz: 100 ± 15 Ohm bei 10-100 MHz
• NVP: 67%
• Laufzeitverzögerung: nom. max. 555 ns/100 m
• Testspannung (DC 1 min) Kern/Kern: 1000V
• Kupplungsdämpfung: min. 40 dB
• Adern Material: Kupfer
• ungeschirmt

Anwendungsbeispiele:
- für die direkte Montage von RJ45-Steckern zur Fertigung von Patchkabeln
- zum Aufbau von Verkabelungsstrecken der Klasse E, 250 MHz
