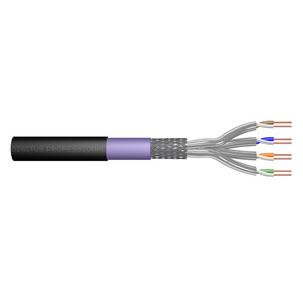

Installationskabel Kat. 7, S/FTP, simplex, PE Mantel, Erdkabel
• Leiter: blanker Kupferdraht AWG 23/1;
• Erdkabel mit Nagetierschutz, geeignet für die Verlegung im Erdreich
• Isolierung: SFS-PO
• Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
• Farbcode: blau-weiß, orange-weiß, grün-weiß, braun-weiß
• Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100 % ab
• Gesamtschirmung: Kupfergeflecht
• Außenmantel: PE
• Außenmantelstärke: 0,5 mm nominal
• Außendurchmesser ca.: 8,5 mm
• Biegeradius: dynamisch 8 x AD mm min, statisch 4 x AD mm min
• Transport- und Lagertemperaturbereich: -20°C - +60°C
• Installationstemperaturbereich: 0°C - +60°C
• Betriebstemperaturbereich: -50°C - +60°C
• Gesamtdurchmesser: 8,5 mm nominal
• Gewicht: 66,5/km
• Flammwidrig: nach EN 60332-1-2
• Raucharm nach EN 61034-2: ja
• Zugbelastung: 150N max.
• Brandlast: 650 MJ/m
• Durchschnittliche Impedanz: 100±5Ohm bei 1MHz - 600MHz
• Isolationswiderstand: 5 GOhm x km min.
• Schleifenwiderstand: 147 Ohm/km max. (2% max. resistanunbalan
• Betriebsspannung: 72 Vdc max.
• Phasenverzögerung: 450 nS/100 m max.
• Laufzeitverzögerung: 15 nS/100 m max.
• Trennklasse: "d" gem. EN 50174-2
• NVP: 79%.
• Kapazität: 40pF/m nom. bei 1KHz
• Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz
• Einfügedämpfung: 80 dB
• Farbe: schwarz (RAL 9005)

Anwendungsbeispiel:
- für die Kabelverlegung im Erdreich o
