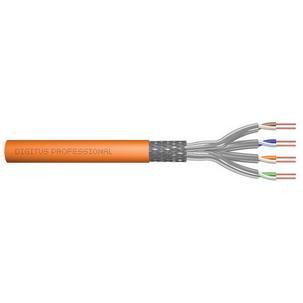

Installationskabel Kat. 7, S/FTP, PiMF, duplex
• Leiter: blanker Kupferdraht AWG 23/1; Kupferdraht 0,57 mm nom
• Isolierung: SFS-PE
• Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
• Farbcode: blau-weiß, orange-weiß, grün-weiß, braun-weiß
• Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100 % ab
• Gesamtschirmung: verzinntes Kupfergeflecht, 35% Bedeckung
• Außenmantel: halogenfrei (FRNC-C/LSZH-3)
• Außenmantelstärke: 0,7 mm nom.
• Außendurchmesser: 7,3 mm nom.
• Biegeradius: dynamisch 8 x D mm min, statisch 4 x D mm min
• Transport- und Lagertemperaturbereich: -20°C - +75°C
• Installationstemperaturbereich: 0°C - +50°C
• Betriebstemperaturbereich: -20°C - +60°C
• Flammtest: IEC 60332-3-24 (Feuer LS0H-3), IEC 60754 (Gas), IEC 61034 (Rauch)
• Zugbelastung: 150N max.
• Brandlast: 620 MJ/m
• Durchschnittliche Impedanz: 100±5Ohm bei 1MHz - 600MHz
• Isolationswiderstand: 5 GOhm x km min.
• Gleichstromwiderstand: 72 Ohm/km max. (2% max. resistanunbalan
• Schleifenwiderstand: 147 Ohm/km max. (2% max. resistanunbalan
• Betriebsspannung: 72 Vdc max.
• Phasenverzögerung: 450 nS/100 m max.
• Laufzeitverzögerung: 15 nS/100 m max.
• Trennklasse: "d" gem. EN 50174-2
• NVP: 79%.
• Kapazität: 40pF/m nom. bei 1KHz
• Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz
• Einfügedämpfung: 80 dB min bei 30 MHz - 100 MHz, 85-20 Log(f/100)dB min. bei 100MHz - 1000MHz
• Farbe: Orange (RAL 2000)
• auf Trommel
